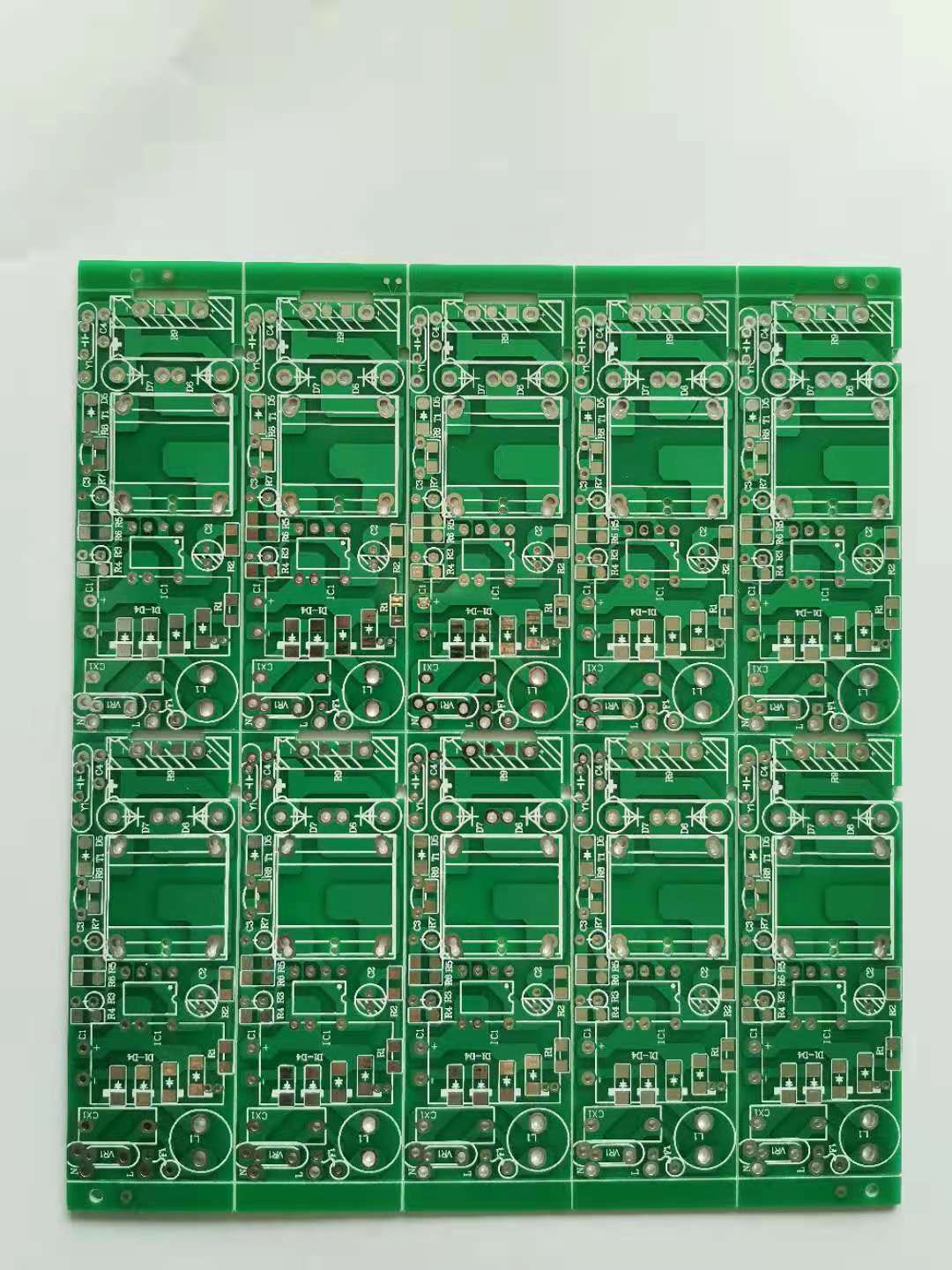

驱动电源双面板

驱动电源的pcb线路板威升电子可以做双面板、四层板,实际上电源板是一种比较简单的线路板,需求最大的是铜厚把控,特别是一些电流大的电源,所有很多厚铜板基本应用在各种大功率电源上。

立即咨询立即咨询

咨询电话 :18038018833

微信:18038018833邮箱:[email protected]

产品详情

  • 板材:FR4
  • PCB尺寸:120*152/10
  • SMT贴片:可代工
  • 成型:开模冲切
  • 交期:10-15
  • 板厚:1.2mm
  • 层数:双面板
  • 阻焊/字符:绿油白字
  • 表面处理:有铅喷锡
  • 铜箔厚度:1oz
  • 最小孔径:0.4
  • 线宽/间矩:12mil



香港马王资料经典

  驱动电源的pcb线路板威升电子可以做双面板、四层板,实际上电源板是一种比较简单的线路板,需求最大的是铜厚把控,特别是一些电流大的电源,所有很多厚铜板基本应用在各种大功率电源上。

  此款驱动电源pcb线路板总订单30万PCS,其中10万订单客户走高端路线,另外20万订单按普通操作,请注意区分

  第一种:FR4板厚1.2mm并且需要KB水印料;沉铜工艺不接受黑孔、绿油白字、无铅喷锡、120*152/10、2*5拼板加5mm工艺边,做10000SET

  备注:1.客户不接受磨冲,成型必须CNC;2.板厚走正公差不得使用负公差板料成品控制在1.19-1.28mm之间;3.使用建滔KB料带水印;4.V割余厚0.45-0.55之间;5.丝印字符加客户logo

  第二种:FR4板厚1.2mm、绿油白字、无铅喷锡、120*149/10、2*5拼板加3mm工艺边、做20000SET开模冲板成型;

  备注:1.磨冲板成型、2.板厚走负公差1.1板料、3.使用普通板料即可、4.V割比正常板子浅些,中间刀余厚0.6mm
