如何提高PCB线路板布线

发布时间:2024-03-08 09:33:05 人气:0

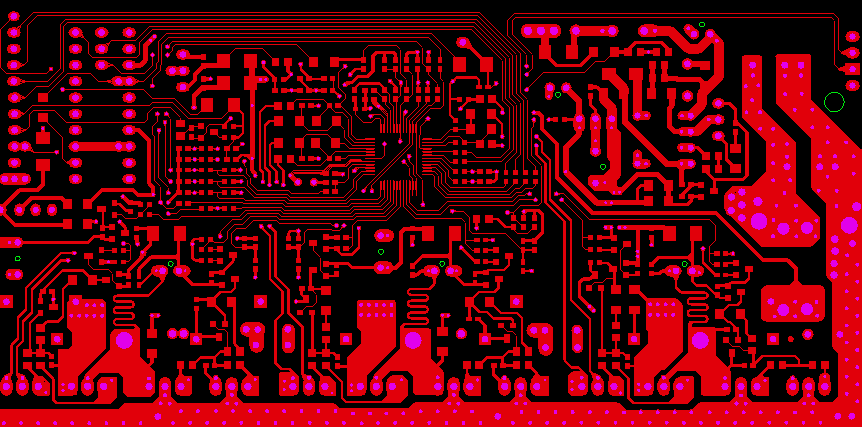

  如何提高PCB线路板布线

  一、信号线布在电(地)层上

  在多层印制板布线时,由于在信号线层没有布完的线剩下已经不多,再多加层数就会造成浪费也会给生产增加一定的工作量,成本也相应增加了,为解决这个矛盾,可以考虑在电(地)层上进行布线。首先应考虑用电源层,其次才是地层。

  二、布线中网络系统的作用

  在许多CAD系统中,布线是依据网络系统决定的。网格过密,通路虽然有所增加,但步进太小,图场的数据量过大,这对设备的存贮空间有更高的要求,同时也对象计算机类电子产品的运算速度有极大的影响。而有些通路是无效的,如被元件腿的焊盘占用的或被安装孔、定们孔所占用的等。网格过疏,通路太少对布通率的影响极大。所以要有合理的网格系统来支持布线的进行。标准元器件两腿之间的距离为0.1英寸(2.54mm),所以网格系统的基础一般就定为0.1英寸 (2.54 mm)或小于0.1英寸的整倍数,如:0.05英寸、0.025英寸、0.02英寸等。

  三、数字电路与模拟电路的共地处理

  现在有许多PCB不再是单一功能电路(数字或模拟电路),而是由数字电路和模拟电路混合构成的。因此在布线时就需要考虑它们之间互相干扰问题,特别是地线上的噪音干扰。

  数字电路的频率高,模拟电路的敏感度强,对信号线来说,高频的信号线尽可能远离敏感的模拟电路器件,对地线来说,整个PCB对外界只有一个结点,所以必须在PCB内部进行处理数、模共地的问题,而在板内部数字地和模拟地实际上是分开的它们之间互不相连,只是在PCB与外界连接的接口处(如插头等)。数字地与模拟地有一点短接,请注意,只有一个连接点。也有在PCB上不共地的,这由系统设计来决定。

  四、大面积导体中连接腿的处理

  在大面积的接地(电)中,常用元器件的腿与其连接,对连接腿的处理需要进行综合的考虑,就电气性能而言,元件腿的焊盘与铜面满接为好,但对元件的焊接装配就存在一些不良隐患如:①焊接需要大功率加热器。②容易造成虚焊点。所以兼顾电气性能与工艺需要,做成十字花焊盘,称之为热隔离俗称热焊盘,这样,可使在焊接时因截面过分散热而产生虚焊点的可能性大大减少。

  五、电源、地线的处理

  既使在整个PCB板中的布线完成得都很好,但由于电源、地线的考虑不周而引起的干扰,会使产品的性能下降,有时甚至影响到产品的成功率。所以对电源、地线的布线要认真对待,把电源、地线所产生的噪音干扰降到限度,以保证产品的质量。

香港马王资料经典

  六、过孔(via)的设计

  1)从设计的角度来看,一个过孔主要由两个部分组成,一是中间的钻孔,二是钻孔周围的焊盘区。这两部分的尺寸大小决定了过孔的大小。很显然,在高速、高密度的PCB设计时,设计者总是希望过孔越小越好,这样板上可以留有更多的布线空间。

  2)此外,过孔越小,其自身的寄生电容也越小,更适合用于高速电路。但孔尺寸的减小同时带来了成本的增加,而且过孔的尺寸不可能无限制的减小,它受到钻孔和电镀等工艺技术的限制:孔越小,钻孔需花费的时间越长,也越容易偏离中心位置;且当孔的深度超过钻孔直径的6倍时,就无法保证孔壁能均匀镀铜。比如,现在正常的一块6层PCB板的厚度(通孔深度)为50Mil左右,所以PCB厂家能提供的钻孔直径只能达到8Mil。

  3)高速PCB中的过孔设计通过上面对过孔寄生特性的分析,我们可以看到,在高速PCB设计中,看似简单的过孔往往也会给电路的设计带来很大的负面效应。为了减小过孔的寄生效应带来的不利影响,在设计中可以尽量做到:

  ①从成本和信号质量两方面考虑,选择合理尺寸的过孔大小。比如对6-10层的内存模块PCB设计来说,选用10/20Mil(钻孔/焊盘)的过孔较好,对于一些高密度的小尺寸的板子,也可以尝试使用8/18Mil的过孔。目前技术条件下,很难使用更小尺寸的过孔了。对于电源或地线的过孔则可以考虑使用较大尺寸,以减小阻抗。

  ②上面讨论的两个公式可以得出,使用较薄的PCB板有利于减小过孔的两种寄生参数。

  ③PCB板上的信号走线尽量不换层,也就是说尽量不要使用不必要的过孔。

  ④电源和地的管脚要就近打过孔,过孔和管脚之间的引线越短越好,因为它们会导致电感的增加。同时电源和地的引线要尽可能粗,以减少阻抗。

  ⑤在信号换层的过孔附近放置一些接地的过孔,以便为信号提供近的回路。甚至可以在PCB板上大量放置一些多余的接地过孔。当然,在设计时还需要灵活多变。前面讨论的过孔模型是每层均有焊盘的情况,也有的时候,我们可以将某些层的焊盘减小甚至去掉。特别是在过孔密度非常大的情况下,可能会导致在铺铜层形成一个隔断回路的断槽,解决这样的问题除了移动过孔的位置,我们还可以考虑将过孔在该铺铜层的焊盘尺寸减小。

  七、设计规则检查(DRC)

  布线设计完成后,需认真检查布线设计是否符合设计者所制定的规则,同时也需确认所制定的规则是否符合印制板生产工艺的需求,一般检查有如下几个方面:

  1)线与线,线与元件焊盘,线与贯通孔,元件焊盘与贯通孔,贯通孔与贯通孔之间的距离是否合理,是否满足生产要求。

  2)电源线和地线的宽度是否合适,电源与地线之间是否紧耦合。

  3)在PCB中是否还有能让地线加宽的地方,对于关键的信号线是否采取了措施,如长度短,加保护线,输入线及输出线被明显地分开。

  4)模拟电路和数字电路部分,是否有各自独立的地线。后加在PCB中的图形(如图标、注标)是否会造成信号短路。

  5)对一些不理想的线形进行修改。在PCB上是否加有工艺线?阻焊是否符合生产工艺的要求,阻焊尺寸是否合适,字符标志是否压在器件焊盘上,以免影响电装质量。多层板中的电源地层的外框边缘是否缩小,如电源地层的铜箔露出板外,则容易造成短路。
